工作原理

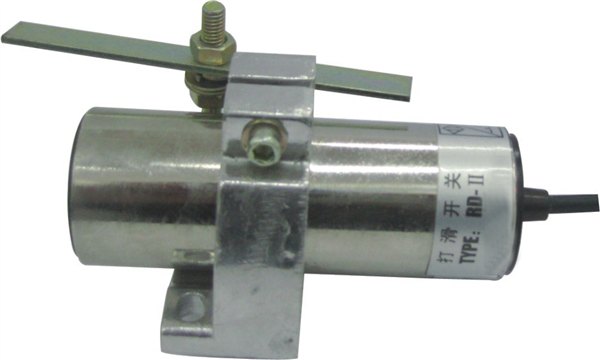

旋轉探測儀不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡死堵轉，旋轉探測儀安裝在被動軸上如圖1他是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關脈沖信號（當檢測片轉動到離速度開關4-8毫米距離時為一個脈沖），以圖一為例：通電瞬間速度開關通過串連的繼電器使繼電器吸合延時為設定的秒數，設備被動軸轉動一圈需要給速度開關兩個脈沖，如果速度開關設定在8秒，設備轉動一圈小于8秒，速度開關通過串連的繼電器無動作（繼電器保持吸合），當設備轉動一圈大于8秒，速度開關認為已發生卡死堵轉，通過串連的繼電器使電繼器跳脫(繼電器斷電)，保護設備

特點

◆        非接觸，無運動部件、無磨損、安全壽命長、維護費用低、適用于環境惡劣的現場。

◆ 一體化結構，免設置、調試，安裝簡單。

◆ 體積小、重量輕、壽命長

◆  輸出信號既可與現場設備聯鎖使用，也可送達DCS控制系統

◆  配有狀態指示燈。設備正常運行時，指示燈“閃爍”；停機時，指示燈“常亮”。

◆  跳脫時間可調3-18S

技術參數：

工作電源：220VAC±15％

負載電流：≤5A

絕緣電阻：＞500MΩ

輸出信號：開關量信號

環境溫度：-20℃~+60℃

環境濕度：≤90%

外型尺寸：Φ38×105mm

重    量：0.5Kg

防護等級：IP66
